Detalii

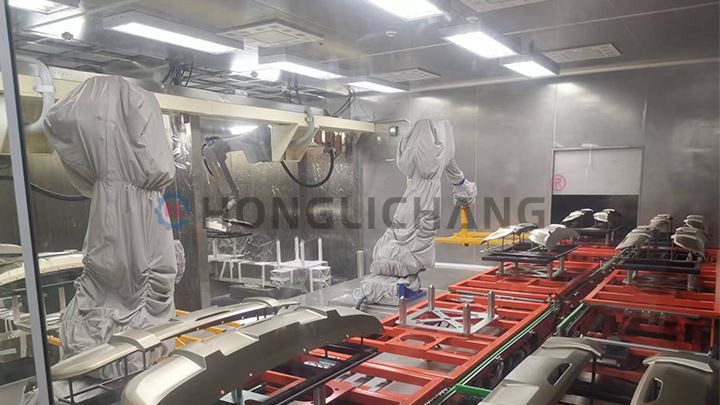

Aplicație automată robotizată concepută pentru piese din plastic cu cabină de vopsea grund, cabină de vopsea pentru vopsea de bază, cabină de vopsea cu vopsea transparentă.

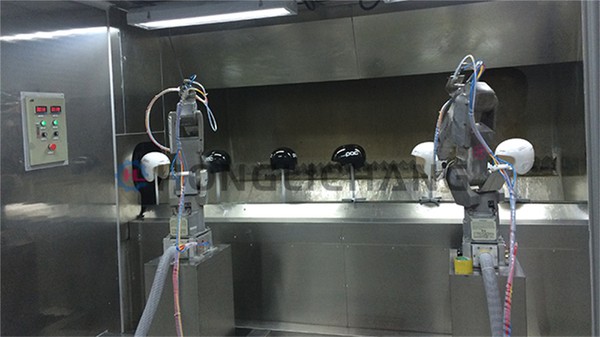

Acolo unde majoritatea pieselor mici sunt vopsite cu roboți utilizând jigul Spindle.
Acolo unde părțile mai mari sunt vopsite cu echipamente de aplicare electrostatic Bell.
Caracteristică și avantaj
Ferestre de-a lungul părților lungi ale cabinei folosind sticlă securizată. Panourile de sticlă pot găzdui corpurile de iluminat montate în exterior și permit o bună vedere a procesului de vopsire din exteriorul cabinei.
Cabina de vopsire va avea un colector dublu cu aer de alimentare de la Unitatea de alimentare cu aer (ASU) introdus în partea superioară a colectorului rapid prin conducte de ramificație cu amortizoare cu lame opuse motorizate. Aceste amortizoare sunt controlate de la panoul de control al cabinei. Fluxul de aer în colectorul inferior este, de asemenea, controlat cu amortizoare manuale setate în timpul punerii în funcțiune pentru a produce o aspirație uniformă a cabinei.
Filtrul de tavan este prevăzut cu lungimea și lățimea completă a cabinei de vopsire.
Podeaua cabinei de pulverizare de vopsea constând din panouri răzuite susținute în siguranță, ușor de curățat. Grinzile de susținere a podelei de dimensiuni adecvate sunt poziționate pentru viitoarea instalare a robotului, iar înălțimea tavanului filtrului este suficient de mare pentru a se adapta dimensiunilor și mișcării robotului.
Specificații
Extractul se va face printr-un scruber umed de podea din oțel inoxidabil, capabil să atingă o concentrație de vopsea în coșul de evacuare sub 3 mg/Nm3 în condiții de producție. Un ventilator centrifugal de evacuare situat la parter pentru a avea finisaj cu vopsea epoxidica, inel antiscântei și acces ușor pentru curățarea interiorului. Stiva de descărcare din tablă galvanizată prin acoperiș în atmosferă. Stiva trebuie să fie completată cu placă intermitentă, foaie de înmuiere, fustă și cablu din oțel inoxidabil pentru asigurare.
Iluminare: 4 tuburi fluorescente pentru a da 1000 LUX la 1 m deasupra podelei cabinei. Corpurile de iluminat sunt ușor accesibile și sunt articulate cu un lanț pentru a menține poziția deschisă pentru înlocuirea sau repararea tubului.
Uși de acces: 1 uși cu rame din aluminiu cu panouri vitrate și închiderea ușii și 1 panou de ieșire.
Domenii de aplicare
Piese interioare:
· Finisare panou de instrumente, CTR
·Panel Instrument CSTR Finish, CTR NR.2
·Placă instrument LWR, LH și RH
· Panou INSTR CSTR Finisare, CTR
·Panel Sub ASSY INSTR CSTR FIN, LWR CTR
· Garnitură, duză de dezghețare nr.1
· Garnish Buzunar pentru cutia consolei
Piese exterioare:
· Mâner ușă în exterior. RH și LH
·Copertă, pr. Mâner exterior al ușii, Rh și LH [cu gaură pentru cheie]
·Copertă, pr. Mâner exterior ușă dreapta și stânga
· Acoperă mânerul exterior al ușii RR, stânga și dreapta
· Capac Spălator far, LH și RH
Servire Honglichang
Întreaga fabrică de acoperire, inclusiv: transportor, cabină de pulverizare de vopsea, plată turnantă, robot de pulverizare, robot de transfer, sistem de amestecare a vopselei, sistem de pretratare, cuptor IR UV, conducte, AHU, tratament COV, instalație de descărcare zero a apei, cameră curată etc; Instalare, depanare, instruire, programare etc.
Certificat
- National High-Tech Enterprise: lideri în sisteme inovatoare de acoperire pentru automobile.
- Managementul calității ISO 9001: Vopsea prin pulverizare PP ABS de calitate superioară,-consistentă.
- Managementul de mediu ISO 14001: soluții ecologice-de vopsire pentru piese auto.
- ISO 45001 Sănătate ocupațională: operațiuni sigure pentru fiecare linie de acoperire auto.
- Trei brevete naționale de invenție:-tehnologie de ultimă oră de vopsire prin pulverizare PP ABS.
- Șapte drepturi de autor pentru software: automatizare inteligentă pentru acoperirea precisă a polimerilor pentru automobile.
- 57 Brevete de modele de utilitate: inovații practice pentru eficiența acoperirii autovehiculelor.
- Calificări generale de contractare: experiență în inginerie mecanică și de mediu.
FAQ
Î: Cum ne garantați standardele de calitate?
R: Avem un nivel de calitate: programarea roboților offline optimizează mai întâi căile de pulverizare, SCADA înregistrează fiecare parametru (trasabilitate completă) și putem adăuga verificări automate ale vederii pentru inspecția 100% a suprafeței. Un client a respectat standardele stricte ale OEM din prima încercare.
Î: Cât de repede puteți înființa un atelier de vopsire pentru piese auto?
A: 3-6 luni cu piese modulare.
Î: Funcționează pentru liniile de producție EV?
R: Da, este perfect pentru piese de vehicule electrice precum BYD, cu acoperire ecologică-.
Î: Câtă întreținere este necesară?
R: Ștergerea zilnică-, verificări trimestriale. Timpul de nefuncționare este sub 2% cu ajutorul nostru.
Î: Poate încăpea într-o fabrică mică?
A: Absolut. Proiectăm configurații compacte-chiar și configurații pe mai multe-niveluri (mezzanin) pentru a economisi spațiu pe podea. Simularea noastră 3D vă permite să vedeți mai întâi aspectul, astfel încât maximizăm producția pe metru pătrat. Un client din Guangzhou cu un spațiu îngust rulează acum 2 linii unde obișnuia să încapă 1.
Î: Este acesta un sistem din fabrică complet fără echipaj, „lumini-stinse”?
R: Deși este extrem de automatizat pentru o supraveghere minimă, sistemul este proiectat pentru excelență operațională cu supraveghere umană strategică. Sarcini precum încărcarea dispozitivelor, auditul final al calității și monitorizarea sistemului sunt esențiale pentru asigurarea fiabilității și calității finale, creând o sinergie perfectă între automatizare și abilitățile umane.
Potriviți-vă producția cu o linie inteligentă de vopsire care funcționează. Luați legătura cu Honglichang pentru o soluție personalizată și o consultație gratuită. Hai să vorbim!
